Compact sustainable SPR system for various applications
iMSPR-mini
icluebio는 연구자, 제품 개발자, 의료현장 등에서 구현하고 싶은 다양한 활용에 유연하게 사용할 수 있는 SPR 센서에 대해 고민하였습니다. 그것은 어디에도 설치 가능하도록 가능하면 작아야 하고, 다른 시스템들과 쉽게 연결할 수 있으며, 누구나 사용할 수 있도록 간편해야 한다고 생각했습니다.
이것이 iMSPR-mini가 탄생한 이유입니다.
mini는 당신이 상상하는 모든것을 할 수 있도록 제작된 오픈 플랫폼입니다. 당신의 모바일 PC에 단지 USB로 연결하면 추가적인 전원공급없이 바로 사용할 수 있습니다. mini를 이용하면 surface plasmon resonance, SPR 현상에 대해 정확히 이해할 수 있고, 직관적으로 사용할 수 있습니다.
작지만 강한 iMSPR-mini로부터
여러분이 하고싶었던 연구를 마음껏 펼쳐보세요.
Compact sized,
Incredible SPR system
iMSPR mini
mini is SPR itself
mini는 iMSPR의 기본이 되는 모델입니다. 그것의 광학 플랫폼은 모든 iMSPR이 공유합니다. 모든 주요 파트는 작은 몸체안에 통합되어 있습니다.
300 mm
150 mm
140 mm
Sustainable I-type fluidics module
I-type fluidics module을 통해 두 개의 다른 샘플을 동시에 주입할 수 있습니다. 완전히 다른 샘플을 주입할 수 도 있고, 하나의 채널은 reference로 활용이 가능합니다. 뿐만아니라 I-type fluidics module은 PEEK 기반 unibody로 제조되기 때문에 반 영구적으로 사용이 가능합니다.
Flow cell 1
Flow cell 2
Inlet
Outlet
Sensor chip
Wherever you want
mini는 모바일 PC와 USB 연결만으로 전원을 공급받을 수 있습니다. 어디서든 자유롭게 mini를 사용해 보세요.
Whoever can access

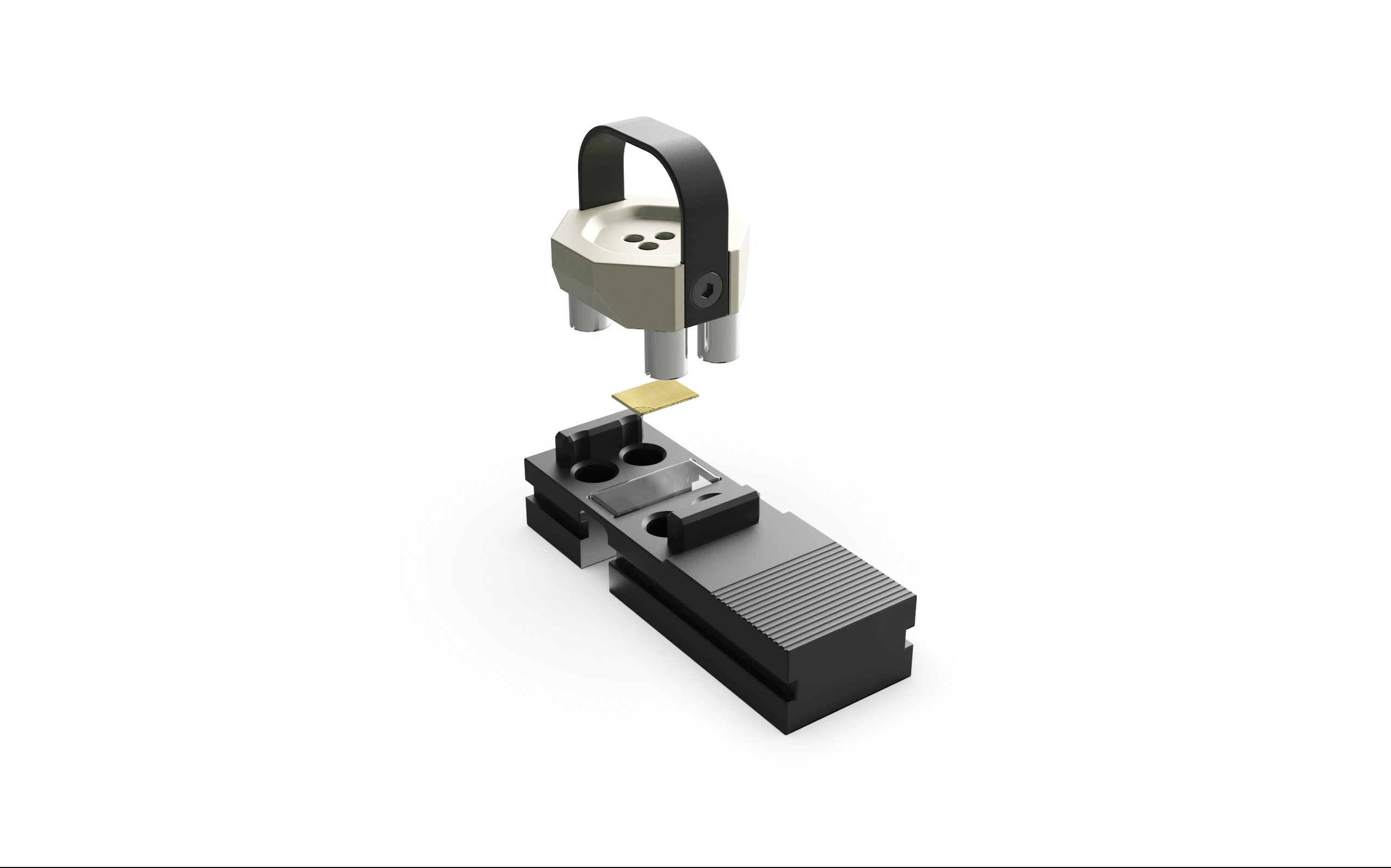

mini는 쉽습니다. 자성 기반으로 fluidics module을 prism holder와 쉽게 결합할 수 있고, 본제에 결합된 prism holder를 삽입해 주면 준비가 끝납니다.
Maximize through connection
Extreme flexibility
mini는 당신이 상상하는 모든것과 연결이 가능합니다. 1/16인치 튜빙을 기반으로 여러 장치와 연결시켜 다양한 application에 도전해 보세요.
iMSPR-mini standard
Standard mini 모델은 I-type fluidics module과 튜빙 펌프와 함께 제공됩니다. 분자간 결합 유무를 확인할 수 있고, 대략적인 affinity, kinetics 분석이 가능하며, 다양한 응용 실험을 진행할 수 있습니다.
For more accuracy
보다 더 정확한 kinetics evaluation을 위해 실험은 좀 더 안정적으로 운용이 되어야 합니다. 그러한 목적을 위해 degasser, injection valve 등을 추가해 보세요.
For high throughput
처음 의도와는 다르게 많은 수의 샘플을 처리해야 할지도 모릅니다. 장치를 새로 사지 마세요. mini에 autosampler 를 더함으로써 많은 수의 샘플도 처리가 가능합니다.
iMSPR-Lab
다양한 필름, 다양한 샘플, 다양한 용매...심지어 가스센서도 연구할 수 있도록 iMSPR-mini에 각도 가변 모듈을 장착할 수 있습니다. 각도 가변 모듈로 인해 입사각 범위는 40도에서 80도까지 매우 넓어집니다. 입사각 범위가 넓다는 것은 여러분의 application에 대한 제한이 없어진다는 것을 의미합니다.
Whatever,
wherever you want
Diagnostic platform device
당신의 목적에 따라 fluidics module을 개발해 보세요. mini는 훌륭한 센서가 될 수 있습니다. 전혈과 같은 복잡한 샘플에서 바이오마커를 진단하는 일에 mini는 매우 적합한 platform이 되어 줄 것입니다
At physiological environment
생체 온도에서 결합 특성을 확인하는 것은 매우 중요할 수 있습니다. mini는 당신이 보유하고 있는 건조기에 들어갈수 있고, 섭씨 50도까지 사용이 가능합니다.
In cooling chamber
당연히 mini는 cooling chamber 안에서도 자기 몫을 해낼 수 있습니다.
On-site education
학생들 교육용으로 mini는 매우 적합한 장치입니다. 편광기를 직접 조절하며 SPR 현상에 대해 더욱 잘 이해할 수 있고, 직접 SPR 장치를 부담없이 사용해 볼 수 있습니다.
Specifications
mini
Includings
Main body (1 set), Peristaltic pump with 2 channels (1ea), I-type fluidics module (1ea), Prism holder (1ea), Detach tool (1ea), PC (1ea), SW (1cp), Flat tweezer (1ea), Matching oil (3ml), USB cable (1ea),
Waranty
1 years
SPR system
SPR type
Angular interrogation, Prism coupling, manual type system
Light source
Near IR LED
Detector
2D CMOS image sensor
Association range
Dissociation range
Affinity range
10
3
10
7
to
M
-1
s
-1
10
-5
1
to
s
-1
10
-3
10
-12
to
M
-1
Noise level
0.5 RU
Sample type
Small compounds, peptides, oligomers, lipids, proteins, cell-like molecules, Nano particles
DMSO resistance
10%
